全自动麻将桌电加热桌面板(说明书)
作者： 百度文库 来源： 百度文库
技术领域
本实用新型涉及一种自动麻将机桌面板，尤其是一种具有电加热功能的自动麻将机桌面板。
背景技术
目前，自动麻将机的桌面板都不带电加热功能的。在冬季，打麻将时，由于麻将牌温度较低，手感冰凉。即使室内采用电炉、电暖器、石英管电加热器、空调设备等供热取暖，也无法达到加热麻将牌的效果，且能耗大，成本高；在夏季，由于空气湿度比较高，麻将牌上会附着小水滴，互相黏连，影响自动麻将机的正常运行。使用空调除湿能耗大，使用电吹风除湿，操作不便。
发明内容
为了克服现有自动麻将机桌面板无加热功能，无法加热麻将牌的不足，本实用新型提供一种了具有电加热功能的自动麻将机桌面板，实现冬季加热、夏季除湿，且不改变自动麻将机原有内部构造，能耗低、安装方便。
本实用新型解决其技术问题所采用的技术方案是：一种具有电加热功能的自动麻将机桌面板，为六层结构复合板，由下而上依次为基板层、隔热层、反射层、发热层、导热层、植绒层，层与层之间用胶水胶合压制而成。发热层采用碳纤维电热膜或金属电热膜。电热膜发热条避开上下左右四个出牌口和中间进牌口空缺部位。温控器感应头紧贴电热膜发热条上。电热膜电源线经过温控器与市电连接。
本实用新型的有益效果是：接通电源，桌面升温，实现对桌面上的麻将牌和人体手部的加热。
附图说明
下面结合附图对本实用新型进一步说明。

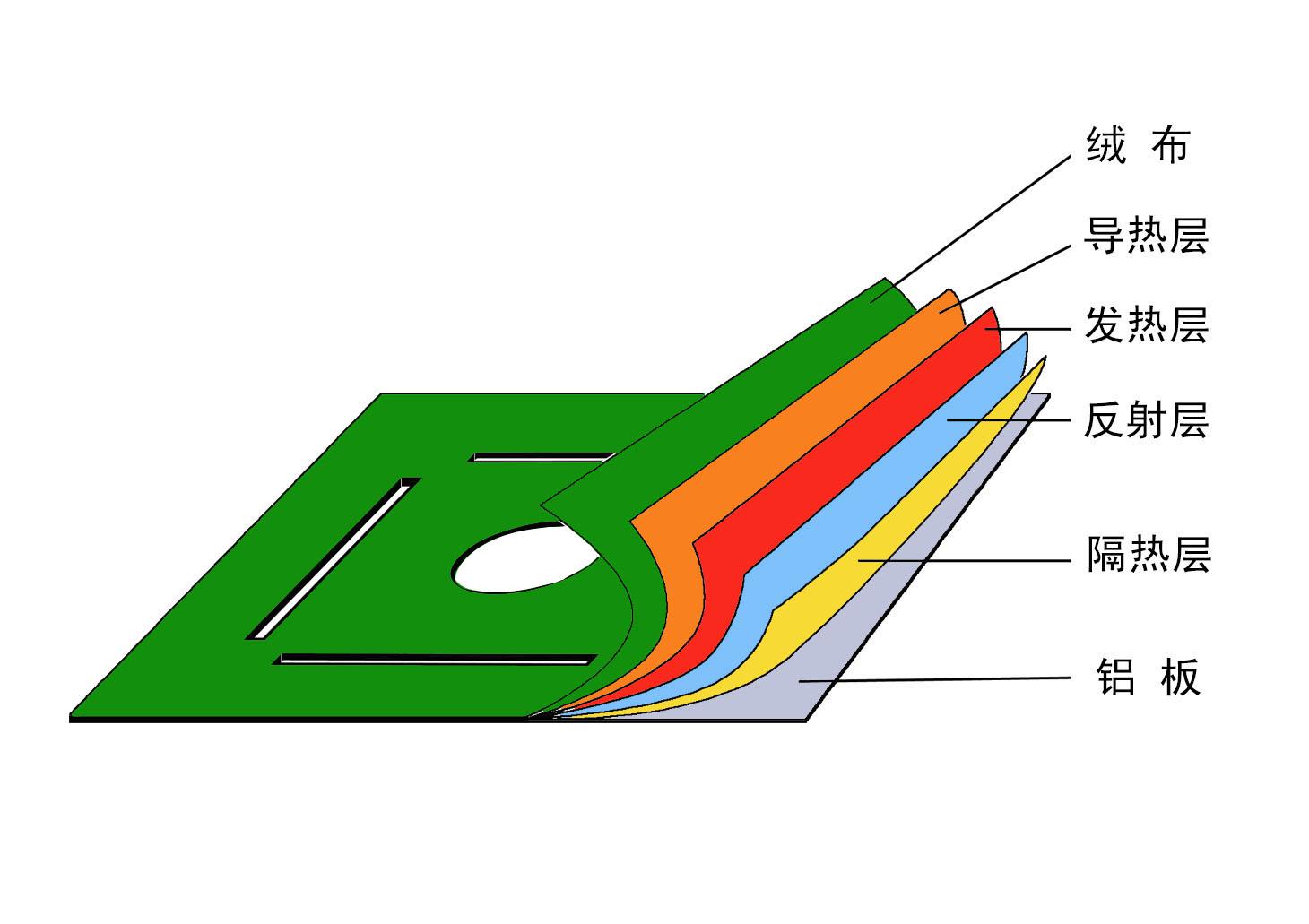

图1是本实用新型的结构示意图。

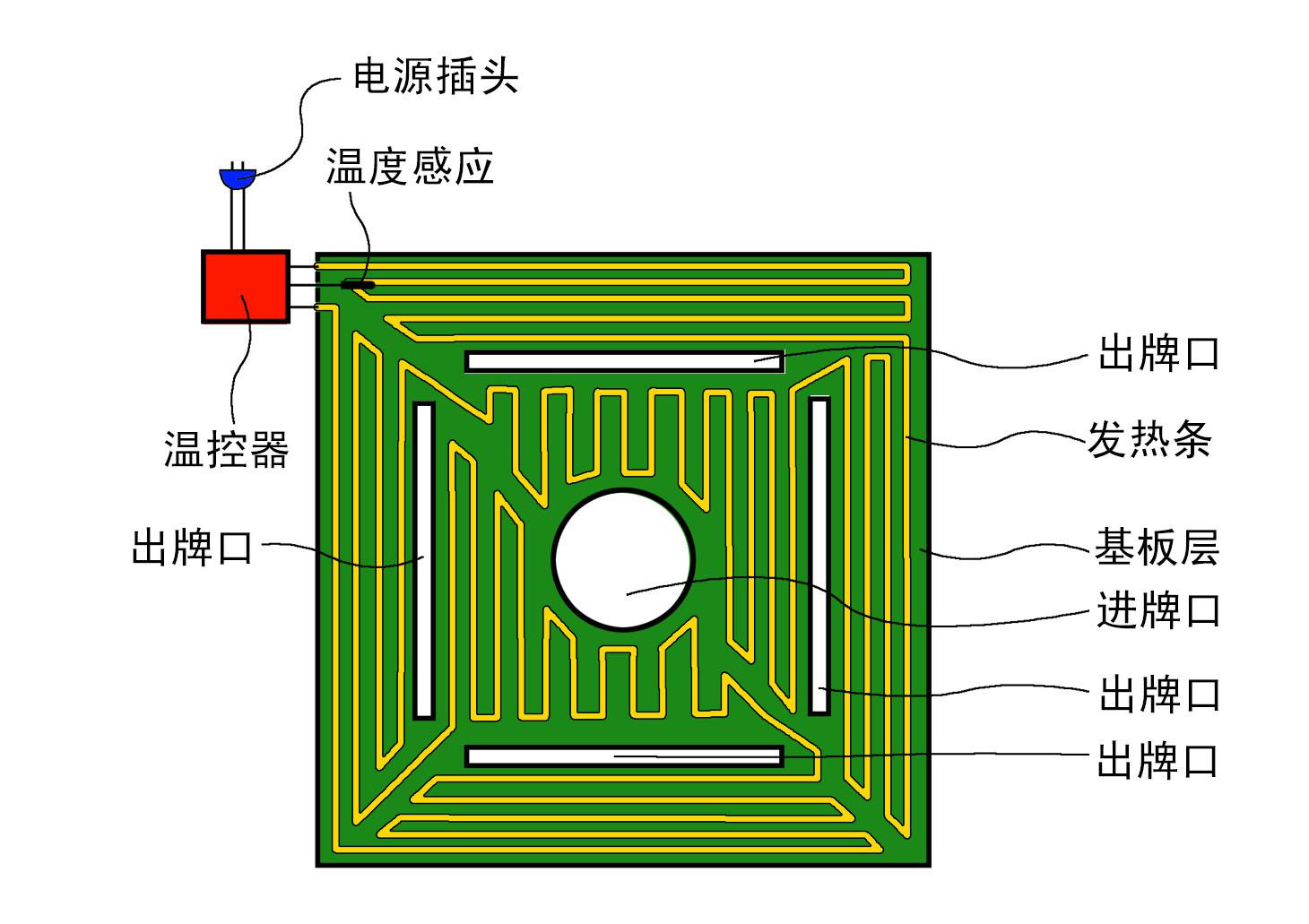

图2是本实用新型的发热层结构示意图。
图中1. 基板层，2. 隔热层，3. 反射层，4.发热层，5. 导热层，6.植绒层，7. 出牌口，8.进牌口，9.发热条，10.温度感应头，11. 电源插头，12.温控器。
具体实施方式
在图1中，麻将桌的桌面板为一种复合板，各层分布由下而上依次为：基板层（1）、隔热层（2）、反射层（3）、发热层（4）、导热层（5）、植绒层（6），层与层之间用胶水粘合压制而成。基板层（1）采用铝塑板、合金板等高强度的材料制成。隔热层（2）采用泡沫塑料、棉布等具有阻挡热量传导的材料制成，防止热量向下传导。反射层（3）采用锡箔等热反射率高的材料制成，目的是将发热层（4）发出的热量向上辐射。发热层（4）采用碳纤维电热膜或金属电热膜。导热层（5）采用橡胶等热传导率高且具有抗压性的柔性材料制成，起到传导热量、抗压缓冲的作用，防止过大的压强损坏发热层（4）。植绒层（6）为植绒工艺制作而成，可以直接在导热层（5）上植绒或布上植绒，目的是使手感舒适，并能保温。
在图2中，发热层（4）上的发热条（9）呈“S”型均匀分布，使桌面各部位受热均匀。发热条（9）避开上、下、左、右四个出牌口（7）和中间一个进牌口（8）的空缺部位。发热条（9）两极经过温控器（12）、电源插头（11）与市电连接。温控器感应头（10）紧贴在发热膜发热条（9）上。接通电源后，发热条（9）开始升温，当感应头（10）感应到发热条（9）温度高于预设值时，温控器（12）停止给发热条（9）通电，发热条（9）断电，停止加热。当感应头（10）感应到发热条（9）温度低于预设值是，温控器（12）给发热条（9）通电加热。发热条（9）为碳纤维或金属发热材料，采用丝网印刷或蚀刻工艺。发热条（9）上、下复合塑料薄膜绝缘层，防止漏电。
本实用新型涉及一种自动麻将机桌面板，尤其是一种具有电加热功能的自动麻将机桌面板。
背景技术
目前，自动麻将机的桌面板都不带电加热功能的。在冬季，打麻将时，由于麻将牌温度较低，手感冰凉。即使室内采用电炉、电暖器、石英管电加热器、空调设备等供热取暖，也无法达到加热麻将牌的效果，且能耗大，成本高；在夏季，由于空气湿度比较高，麻将牌上会附着小水滴，互相黏连，影响自动麻将机的正常运行。使用空调除湿能耗大，使用电吹风除湿，操作不便。
发明内容
为了克服现有自动麻将机桌面板无加热功能，无法加热麻将牌的不足，本实用新型提供一种了具有电加热功能的自动麻将机桌面板，实现冬季加热、夏季除湿，且不改变自动麻将机原有内部构造，能耗低、安装方便。
本实用新型解决其技术问题所采用的技术方案是：一种具有电加热功能的自动麻将机桌面板，为六层结构复合板，由下而上依次为基板层、隔热层、反射层、发热层、导热层、植绒层，层与层之间用胶水胶合压制而成。发热层采用碳纤维电热膜或金属电热膜。电热膜发热条避开上下左右四个出牌口和中间进牌口空缺部位。温控器感应头紧贴电热膜发热条上。电热膜电源线经过温控器与市电连接。
本实用新型的有益效果是：接通电源，桌面升温，实现对桌面上的麻将牌和人体手部的加热。
附图说明
下面结合附图对本实用新型进一步说明。
图1是本实用新型的结构示意图。
具体实施方式
在图1中，麻将桌的桌面板为一种复合板，各层分布由下而上依次为：基板层（1）、隔热层（2）、反射层（3）、发热层（4）、导热层（5）、植绒层（6），层与层之间用胶水粘合压制而成。基板层（1）采用铝塑板、合金板等高强度的材料制成。隔热层（2）采用泡沫塑料、棉布等具有阻挡热量传导的材料制成，防止热量向下传导。反射层（3）采用锡箔等热反射率高的材料制成，目的是将发热层（4）发出的热量向上辐射。发热层（4）采用碳纤维电热膜或金属电热膜。导热层（5）采用橡胶等热传导率高且具有抗压性的柔性材料制成，起到传导热量、抗压缓冲的作用，防止过大的压强损坏发热层（4）。植绒层（6）为植绒工艺制作而成，可以直接在导热层（5）上植绒或布上植绒，目的是使手感舒适，并能保温。
在图2中，发热层（4）上的发热条（9）呈“S”型均匀分布，使桌面各部位受热均匀。发热条（9）避开上、下、左、右四个出牌口（7）和中间一个进牌口（8）的空缺部位。发热条（9）两极经过温控器（12）、电源插头（11）与市电连接。温控器感应头（10）紧贴在发热膜发热条（9）上。接通电源后，发热条（9）开始升温，当感应头（10）感应到发热条（9）温度高于预设值时，温控器（12）停止给发热条（9）通电，发热条（9）断电，停止加热。当感应头（10）感应到发热条（9）温度低于预设值是，温控器（12）给发热条（9）通电加热。发热条（9）为碳纤维或金属发热材料，采用丝网印刷或蚀刻工艺。发热条（9）上、下复合塑料薄膜绝缘层，防止漏电。
